Si estás buscando aumentar la tensión o capacidad de tu sistema de baterías, conectar múltiples baterías puede ayudar a lograr este objetivo. Sin embargo, es importante comprender la diferencia entre conectar las baterías en serie y en paralelo, y cómo cada configuración afecta el rendimiento general de las baterías.
Tabla de contenido

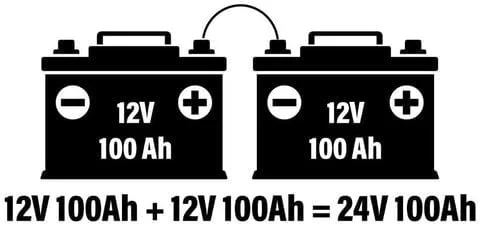

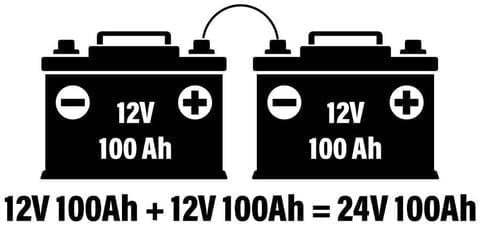

Conexión de baterías en serie
Introducción a las conexiones en serie
En el contexto de las baterías, una conexión en serie implica unir varias baterías de manera que la terminal positiva de una batería se conecte a la terminal negativa de la siguiente batería, y así sucesivamente. Esto crea una cadena de baterías que aumenta la tensión total y, por lo tanto, la potencia disponible.
Cuando las baterías se conectan en serie, la tensión de cada batería se suma para obtener la tensión total de la conexión. Por ejemplo, si tienes dos baterías de 12 voltios y las conectas en serie, obtendrás una conexión de 24 voltios. Esto significa que la potencia disponible para tus dispositivos será mayor en comparación con una sola batería.
Conectar baterías en serie es útil cuando necesitas aumentar la tensión de tu sistema de baterías. Sin embargo, es importante tener en cuenta que la capacidad de las baterías sigue siendo la misma. En otras palabras, conectar baterías en serie no aumenta la cantidad de energía almacenada en las baterías, solo aumenta la salida de voltaje.
Comprensión del concepto de tensión en las conexiones en serie
La tensión es una medida de la fuerza electromotriz de una batería, es decir, la capacidad de la batería para proporcionar energía a un circuito. En una conexión en serie, la tensión se suma entre las baterías, lo que resulta en una tensión total más alta.
Es importante tener en cuenta que, al conectar baterías en serie, la tensión aumenta, pero la capacidad en términos de amperios-hora se mantiene igual. Por lo tanto, al aumentar la tensión, no estás aumentando la capacidad total de energía disponible, sino distribuyendo la misma cantidad de energía en una tensión más alta.
Cálculo de la tensión total en una conexión en serie
Para calcular la tensión total en una conexión en serie, simplemente sumas la tensión de cada batería en la conexión. Por ejemplo, si tienes tres baterías de 4 voltios cada una, la tensión total de la conexión en serie será de 12 voltios (4 + 4 + 4 = 12).
Es importante asegurarse de que todas las baterías utilizadas en la conexión en serie sean del mismo tipo y tengan la misma tensión nominal. Utilizar baterías con diferentes tensiones puede resultar en un desequilibrio en la distribución de la carga y afectar negativamente el rendimiento y la vida útil de las baterías.
Ventajas de la conexión de baterías en serie
Conectar baterías en serie ofrece varias ventajas en términos de potencia y rendimiento. Algunas de las ventajas más destacadas son:
1. Aumento de la tensión: Al conectar las baterías en serie, se logra un aumento en la tensión total de la conexión, lo que proporciona una mayor potencia disponible para los dispositivos conectados.
2. Mayor duración de la energía: Al aumentar la tensión, también se aumenta la duración de la energía disponible. Esto es especialmente útil en dispositivos que requieren una mayor potencia durante períodos prolongados.
3. Compatibilidad con dispositivos de alta potencia: Al conectar baterías en serie, se obtiene una mayor potencia disponible, lo que permite alimentar dispositivos de alta potencia que requieren una tensión más alta.
4. Flexibilidad en el diseño del circuito: Al tener una mayor tensión disponible, puedes diseñar circuitos más eficientes y optimizados para obtener el mejor rendimiento de tus dispositivos.
Desventajas de las conexiones en serie
Aunque las conexiones en serie ofrecen varias ventajas, también es importante tener en cuenta algunas desventajas para tomar decisiones informadas. Algunas de las desventajas incluyen:
1. Mayor riesgo de falla: Al tener varias baterías conectadas en serie, si una de las baterías falla, puede afectar el rendimiento de todo el circuito. Por lo tanto, es importante seleccionar baterías de alta calidad y mantenerlas en buen estado para reducir el riesgo de fallas.
2. Mayor complejidad: Conectar baterías en serie requiere un mayor nivel de conocimiento y habilidad técnica en comparación con las conexiones individuales. Es importante comprender los principios básicos de la conexión en serie y seguir las precauciones de seguridad adecuadas.
3. Mayor consumo de energía: Al aumentar la tensión, también aumenta el consumo de energía. Esto significa que las baterías en serie se agotarán más rápido en comparación con una sola batería, lo que puede requerir recargas o reemplazos más frecuentes.
4. Mayor costo: Conectar baterías en serie puede requerir la compra de baterías adicionales, lo que puede resultar en un mayor costo inicial. Sin embargo, esto puede compensarse con la mejora en el rendimiento y la duración de la energía.
Consideraciones de seguridad al conectar las baterías en serie
La seguridad es una consideración crucial al conectar baterías en serie. Aquí hay algunas precauciones importantes que debes tener en cuenta:
1. Selección de baterías: Utiliza baterías del mismo tipo y capacidad para evitar desequilibrios en la carga y posibles problemas de rendimiento.
2. Polaridad correcta: Asegúrate de conectar las terminales positivas y negativas de las baterías en el orden correcto. Conectarlas incorrectamente puede causar cortocircuitos y dañar las baterías.
3. Protección contra sobrecarga: Utiliza un sistema de protección contra sobrecarga para evitar dañar las baterías en caso de una sobrecarga o descarga excesiva.
4. Ventilación adecuada: Si estás utilizando baterías selladas, asegúrate de proporcionar una ventilación adecuada para evitar la acumulación de gases peligrosos.
5. Seguimiento del estado de las baterías: Mantén un seguimiento regular del estado de las baterías conectadas en serie. Esto incluye verificar la tensión, la capacidad y la temperatura para detectar posibles problemas a tiempo.
Aplicaciones comunes de las conexiones en serie
Las conexiones en serie se utilizan en una amplia variedad de aplicaciones. Algunas de las aplicaciones más comunes incluyen:
1. Sistemas de energía solar: En los sistemas de energía solar, las baterías se conectan en serie para aumentar la tensión y almacenar la energía generada por los paneles solares.
2. Vehículos eléctricos: Los vehículos eléctricos utilizan baterías conectadas en serie para proporcionar la tensión necesaria para alimentar el motor eléctrico y otros sistemas del vehículo.
3. Sistemas de respaldo de energía: Los sistemas de respaldo de energía utilizan conexiones en serie para aumentar la potencia disponible durante cortes de energía y garantizar un suministro continuo de energía.
4. Sistemas de iluminación: En sistemas de iluminación de alta potencia, como los sistemas de iluminación de escenarios o los sistemas de iluminación de emergencia, las baterías se conectan en serie para proporcionar la tensión necesaria para alimentar las luces.

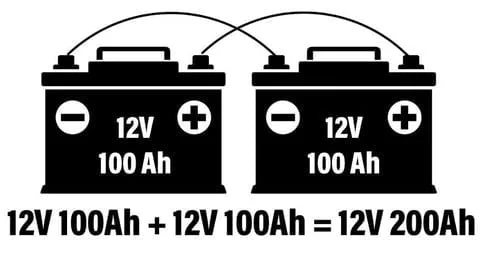

Conexión de baterías en paralelo
En contraste, cuando conectas baterías en paralelo, unes los terminales positivos de todas las baterías y los terminales negativos juntos. Esto crea un banco de baterías donde se suma la capacidad de cada una. Por ejemplo, si tienes dos baterías de 12 voltios conectadas en paralelo, la capacidad total será el doble que la de una sola batería.
Conectar baterías en paralelo es útil cuando necesitas aumentar la capacidad de tu sistema de baterías. Sin embargo, es importante tener en cuenta que la salida de voltaje sigue siendo la misma. En otras palabras, conectar baterías en paralelo no aumenta la salida de voltaje de las baterías, solo aumenta la cantidad de energía almacenada en ellas.
Conexión de baterías en serie y en paralelo También es posible conectar baterías en serie y en paralelo para obtener los beneficios de ambas configuraciones. Por ejemplo, si tienes cuatro baterías de 12 voltios, podrías conectarlas en dos grupos de dos baterías en serie y luego conectar esos grupos en paralelo. Esto te proporcionaría una salida de voltaje total de 24 voltios y duplicaría la capacidad de una sola batería.
Conexiones en paralelo: ¿cómo unir baterías para aumentar la capacidad?
¿Quieres aumentar la capacidad de tus baterías? La conexión en paralelo es una solución efectiva. Unirse en paralelo permite combinar varias baterías para lograr una mayor capacidad total. Pero, ¿cómo se hace esto de manera correcta? En este artículo, te explicaremos paso a paso cómo realizar la conexión en paralelo y obtener los mejores resultados.
La conexión en paralelo es útil cuando necesitas mayor capacidad para alimentar dispositivos o equipos que requieren más energía. Al unir las baterías en paralelo, se crea un sistema que combina la energía de todas las baterías, lo que resulta en una capacidad total mayor.
Es importante tener en cuenta que existen algunas consideraciones a la hora de realizar la conexión en paralelo. Por ejemplo, es esencial utilizar baterías del mismo tipo, capacidad y voltaje. Además, debes asegurarte de que las baterías estén en buenas condiciones y tengan una carga similar antes de realizar la conexión.
Introducción a las conexiones en paralelo y a la capacidad de las baterías
La capacidad de una batería se mide en amperios-hora (Ah), que es la cantidad de energía que puede proporcionar durante una hora. Por ejemplo, una batería de 12V y 100Ah puede suministrar 100 amperios por hora durante una hora, o 50 amperios por hora durante dos horas, o 25 amperios por hora durante cuatro horas.
La tensión de una batería se mide en voltios (V). La mayoría de las baterías tienen una tensión nominal de 12V, pero también hay baterías de 6V, 24V, 36V, etc.
Comprensión de la capacidad y el voltaje de las baterías
Para conectar en paralelo varias baterías, es esencial que sean del mismo tipo, capacidad y voltaje. Si no son iguales, las baterías con menor capacidad o voltaje se descargarán más rápido y se dañarán antes. Por lo tanto, es importante elegir las baterías adecuadas para tu sistema y comprobar sus especificaciones antes de hacer la conexión en paralelo.
Es importante destacar que la capacidad total de las baterías en paralelo se suma, pero la tensión se mantiene constante. Por ejemplo, si tienes dos baterías de 12V y 100Ah en paralelo, la capacidad total será de 200Ah, pero la tensión seguirá siendo de 12V. Esto puede ser útil para alimentar dispositivos que requieren una tensión constante, pero no es adecuado para dispositivos que requieren una tensión específica.
Ventajas de unir baterías en paralelo
La principal ventaja de la conexión en paralelo es que aumenta la capacidad total de las baterías. Esto puede ser útil en situaciones en las que necesitas más energía para alimentar tus dispositivos o equipos. Además, la conexión en paralelo puede prolongar la vida útil de las baterías, ya que se descargan de manera más uniforme.
Otra ventaja de la conexión en paralelo es que permite la redundancia. Si una batería falla, las demás pueden seguir proporcionando energía. Esto puede ser especialmente importante en sistemas críticos que requieren alimentación constante.
Precauciones y consideraciones antes de la conexión en paralelo
Antes de hacer la conexión en paralelo, hay algunas precauciones y consideraciones que debes tener en cuenta. En primer lugar, debes asegurarte de que las baterías estén en buenas condiciones y tengan una carga similar. Si las baterías tienen cargas diferentes, se producirán corrientes de carga entre ellas, lo que puede dañarlas.
En segundo lugar, debes asegurarte de que las baterías estén correctamente conectadas. Si las conexiones están sueltas o mal hechas, pueden producirse chispas o cortocircuitos.
En tercer lugar, debes asegurarte de que tienes el equipo adecuado para hacer la conexión en paralelo. Necesitarás cables de conexión adecuados y un multímetro para medir la carga y la tensión de las baterías.
Errores comunes que se deben evitar al conectar las baterías en paralelo
Uno de los errores más comunes al conectar baterías en paralelo es mezclar baterías de diferentes tipos, capacidades o voltajes. Como ya hemos mencionado, esto puede dañar las baterías y reducir su vida útil.
Otro error común es hacer mal las conexiones. Las conexiones deben estar limpias, secas y bien sujetas para evitar chispas o cortocircuitos. También es importante asegurarse de que los cables de conexión tengan la longitud adecuada y sean del grosor correcto para manejar la corriente que pasarán.
Conexiones en paralelo en diferentes sistemas de baterías (plomo-ácido, ión-litio, etc.)
Las conexiones en paralelo se pueden hacer en diferentes tipos de baterías, como baterías de plomo-ácido, baterías de iones de litio, baterías de níquel-cadmio, baterías LiFePO4, etc. Cada tipo de batería tiene sus propias características y requerimientos de conexión.
Por ejemplo, las baterías de plomo-ácido son las más comunes en sistemas de energía solar, y se pueden conectar en paralelo fácilmente. Sin embargo, las baterías de iones de litio requieren un equilibrado de carga para evitar la sobrecarga de una batería a expensas de las otras.
Conclusión y consejos finales para conectar baterías en paralelo
En conclusión, la conexión en paralelo es una solución efectiva para aumentar la capacidad total de las baterías. Sin embargo, es esencial elegir baterías del mismo tipo, capacidad y voltaje, y comprobar que estén en buenas condiciones y con una carga similar antes de hacer la conexión.
También es importante hacer las conexiones correctamente y evitar los errores comunes, como mezclar baterías o hacer mal las conexiones. En caso de duda, es recomendable consultar con un profesional.
Por último, ten en cuenta que las conexiones en paralelo se pueden hacer en diferentes sistemas de baterías, pero cada tipo de batería tiene sus propias características y requerimientos de conexión. Siempre es mejor consultar las especificaciones del fabricante antes de hacer la conexión.
¡Con estos consejos y precauciones, podrás unir tus baterías en paralelo y obtener la máxima capacidad y rendimiento de tu sistema de energía!

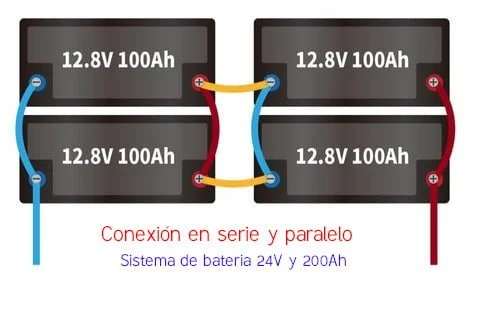

Conexión de baterías en serie y en paralelo (a la vez)
Es importante tener en cuenta que la conexión de baterías en serie y en paralelo puede ser más compleja, y es esencial asegurarse de que todas las baterías sean del mismo tipo, edad y capacidad. No hacerlo podría resultar en una carga y descarga desigual de las baterías, lo que reduciría su vida útil general.
Cargar y descargar baterías en serie vs en paralelo
Al cargar y descargar baterías, es importante entender cómo la configuración afecta el proceso. Al cargar baterías en serie, la corriente de carga se distribuye de manera uniforme entre todas las baterías. Sin embargo, al descargar baterías en serie, la corriente fluye secuencialmente a través de cada batería, lo que puede resultar en una descarga desigual si las baterías no tienen la misma capacidad.
Por otro lado, al cargar baterías en paralelo, cada batería recibe la corriente de carga completa, lo que puede llevar a un tiempo de carga más rápido. Sin embargo, al descargar baterías en paralelo, la carga se comparte de manera equitativa entre todas las baterías, lo que puede resultar en una descarga desigual si las baterías no tienen la misma capacidad.
Utilidad de las conexiones en serie vs en paralelo
La elección entre conectar baterías en serie o en paralelo depende de la aplicación. Por ejemplo, en un sistema de energía solar donde se requiere una alta tensión, conectar las baterías en serie puede ser la mejor opción. En contraste, en una aplicación que requiere una gran capacidad de almacenamiento de energía, como una cabaña sin conexión a la red, conectar las baterías en paralelo puede ser más apropiado.
También es importante tener en cuenta que algunas químicas de baterías, como las de iones de litio, tienen diferentes requisitos para la conexión en serie y en paralelo. Por lo tanto, es esencial consultar las pautas del fabricante antes de conectar baterías de iones de litio.
Consideraciones de Seguridad
Trabajar con baterías y realizar conexiones en serie o en paralelo conlleva ciertos riesgos, por lo que es importante tener en cuenta las siguientes consideraciones de seguridad:
- Protección personal: Al manipular baterías, asegúrate de utilizar equipo de protección personal adecuado, como guantes y gafas de seguridad. Esto ayudará a prevenir lesiones y proteger tus ojos y manos de posibles accidentes.
- Conexiones seguras: Es fundamental asegurarse de que todas las conexiones estén firmes y seguras. Comprueba regularmente las conexiones para evitar cortocircuitos, chispas o situaciones peligrosas. Además, utiliza herramientas y materiales de calidad para garantizar conexiones confiables y duraderas.
- Compatibilidad de las baterías: Evita mezclar baterías de diferentes tipos, capacidades o edades al realizar conexiones en serie o en paralelo. Esto puede resultar en una distribución desigual de la carga eléctrica, lo que afectará negativamente el rendimiento y la vida útil de las baterías. Siempre es recomendable utilizar baterías del mismo tipo, capacidad y estado para obtener resultados óptimos.
- Instrucciones del fabricante: Antes de realizar cualquier conexión de baterías, es crucial leer y seguir las instrucciones y recomendaciones del fabricante. Cada tipo de batería puede tener requisitos específicos de instalación y manejo, por lo que es importante familiarizarse con ellos para evitar problemas y garantizar una operación segura.
- Precauciones con baterías de alta tensión: Si trabajas con baterías de alta tensión, toma medidas adicionales de seguridad. Asegúrate de comprender y seguir los protocolos de seguridad establecidos para la manipulación de estas baterías. Siempre desconecta la energía antes de realizar cualquier conexión o desconexión y evita el contacto directo con los terminales de alta tensión.
Recuerda que la seguridad es primordial al trabajar con baterías. Siempre mantén un entorno limpio y ordenado, y evita la exposición a condiciones de humedad o altas temperaturas. Si tienes alguna duda o inquietud sobre la seguridad al realizar conexiones de baterías, consulta a un profesional o experto en el campo para obtener asesoramiento adicional.
Reflexiones Finales
Conectar baterías en serie o en paralelo tiene sus ventajas y limitaciones, y es crucial comprender cómo cada configuración afecta el rendimiento general de tu sistema de baterías. Ya sea que necesites aumentar el voltaje, la capacidad o ambos, es necesario considerar cuidadosamente la aplicación y el tipo de batería para garantizar un rendimiento óptimo y una vida útil prolongada de tus baterías.
